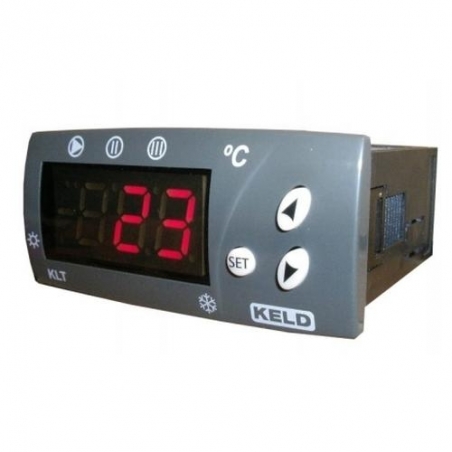

Termostat panou solar Keld KLT33STPR230C

klt33stpr230c

New product

  • controler panou solar KLT33STPR230C;
  • 3 puncte de masura (panou, parte inferioara boiler, parte superioara boiler);
  • compatibil sonda PTC1000;
  • 3 contacte normal deschise (NO);
  • alimentare 230 V;
  • NU include sondele

More details

in stoc

195,00 lei TVA inclus

Fisa tehnica

Alimentare220V
Puncte de masura3 sonde
Tip sondaPTC
Relee Iesire3
Tip contactNO

Informatii

Instructiuni de utilizare in limba romana pentru termostatul pentru panou solar KLT33STPR230V.

KLTSTPR230C este un termostat conceput pentru managementul sistemelor de energie termica solara. Prezinta 3 intrari de masura (intrare sonda de tip PTC1000):
    - sd1 - sonda din panoul solar
    - sd2 - sonda din partea inferioara a boilerului
    - sd3 - sonda din partea superioara a boilerului
si 3 relee de iesire (comanda):
    - out1 - pentru pompa solara
    - out2 - pentru incalzirea auxiliara
    - out3 - pentru functia de surplus de energie termica
Termostatul pentru panouri solare, KLT33STPR230C contine 21 de parametri programabili (ex: temperatura maxima din boiler, diferenta de temperatura dintre panoul solar si boiler etc). Prezinta totodata coduri de eroare ce instiinteaza utilizatorul in cazul in care apare o problema in sistemul de incalzire cu panou solar si coduri de protectie prin parola.

Displayul (ecranul) controlerului de temperatura pentru panouri solare contine si 3 LED-uri de informare functie de starea celor 3 iesiri: pompa de circulatie conectata/deconectata (out1), incalzire auxiliara conectata/deconectata (out2), surplus de energie conectat/deconectat (out3). Display-ul mai contine 2 LED-uri prin care informeaza utilizatorul daca sonda de incalzire auxiliara a ajuns la temperatura maxim setata si daca functia antiinghet este activa sau nu.

Incalzirea auxiliara (de la un boiler, rezistenta electrica etc) este utilizata pentru a incalzi apa din boiler cind radiatia solara este insuficienta iar apa din boiler este la o temperatura joasa. Incalzirea auxiliara este controlata prin intermediul sondei sd3, iar daca aceasta nu este prezenta va fi utilizata sonda sd2.

Surplusul de energie termica poate fi controlat de termostatul pentru panouri solare KLT33STPR230C prin dirijarea catre un sistem extern. Se poate seta o temperatura a apei din boiler peste care controlerul comanda utilizarea surplusului de energie.

Specificatii tehnice termostat panou solar KLT33STPR230C:
1. tensiune alimentare: 230 V ac
2. temperatura depozitare: -20 - +80 grade Celsius
3. temperatura de operare: 0 - +70 grade Celsius
4. compatibilitate sonde: PTC1000 (1000 ohmi la 25 grade Celsius). Sondele NU sunt incluse.
5. domeniu de temperatura: -50 - +150 grade Celsius
6. display: 3 cifre si semn
7. precizie: mai buna decit 1%
8. puncte de masura:
    - sd1 - sonda panou solar
    - sd2 - sonda inferioara boiler
    - sd3 - sonda superioara boiler
9. iesiri:
    - out1 - iesire normal deschisa (NO) pentru pompa de circulatie
    - out2 - iesire normal deschisa (NO) pentru incalzire auxiliara
    - out3 - iesire normal deschisa (NO) pentru functie surplus de energie termica
10. dimensiuni: 77 x 36 x 62 mm

ATENTIE !
1. Termostatul de panou solar trebuie montat in locuri lipsite de vibratii, lovituri, umezeala sau gaze corozive
2. NU utilizati niciodata detergenti abrazivi, diluanti, alcool sau solventi pentru curatare
3. NU pozati cablurile sondelor paralel cu cablurile de alimentare
